Stirnräder / Stirnscheiben Modul 3

geradeverzahnt, Eingriffswinkel 20°, gefräst

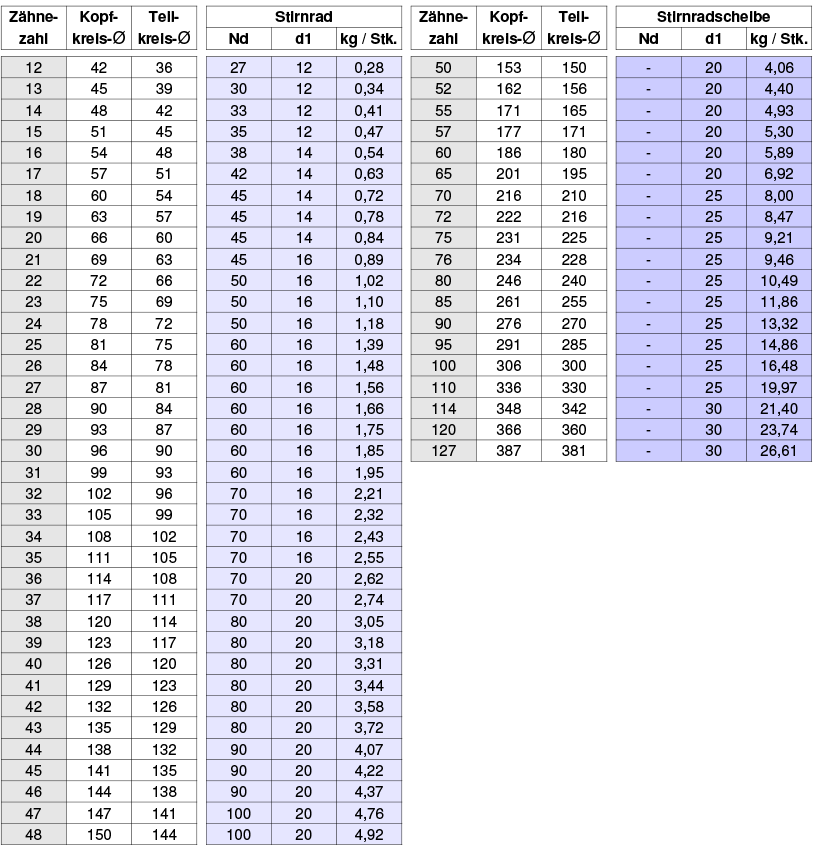

Abmessungen

Kopfkreis-Ø = Dk mm
Teilkreis-Ø = Do mm
Zahnbreite B = 30 mm
Nabenlänge NL = 50 mm
Naben-Ø = Nd mm
Vorbohrungs-Ø = d1 mm

Werkstoff

C 45

Stirnräder / Stirnscheiben Modul 3
Stirnräder / Stirnscheiben Modul 3
